Pengenalan AutoCAD 2D

Untuk memulai AutoCAD, hal pertama yang harus dipahami adalah bagaimana mengakses perintah, menggunakan fasilitas penggambaran, dan mengoperasikan file secara sederhana.

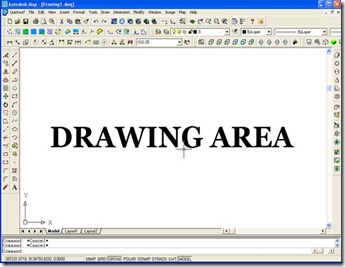

AutoCAD menyediakan menu, Toolbar, Command Line yang berfungsi untuk memudahkan mengakses perintah yang sering digunakan dalam autoCAD, Toolbar default yang disediakan oleh AutoCAD antara lain Standart, Object, Properties, Draw dan Modify yang keseluruhannya terdapat pada user interface AutoCAD.

Perintah - perintah AutoCAD dapat diakses setidaknya dengan tiga cara, yakni:
1 melalui baris menu utama (pull down menu)
2 melalui icon yang tersedia pada toolbar yang ada
3 secara konvensional dapat diketikkan langsung pada baris perintah
Untuk membatalkan perintah gunakan tombol (Esc).

A. Perintah Dasar Dalam Autocad

1. Perintah-Perintah Penggambaran

AutoCAD memiliki banyak perintah penggambaran. Untuk keperluan penggambaran peta, hanya beberapa perintah saja yang sering digunakan. Perintah-perintah yang akan diuraikan di bawah ini merupakan perintah-perintah yang “wajib” dipahami untuk melangkah pada perintah selanjutnya.

2. Menggambar Garis (Line/Polyline)

Ada dua cara untuk menggambar garis, yakni dengan perintah Line atau Polyline, sepintas hasilnya nampak sama, namun ada perbedaan prinsip antara keduanya.

Dengan line, ruas antara dua titik (vertex) merupakan satu entitas, sedangkan pada polyline,keseluruhan garis hanya terdiri atas satu entitas. Lihat gambar berikut:

Untuk mengambar garis dengan perintah Line

Ø Command: Line <enter>, atau pilih menu Draw>Line

Ø Specify first point: klik titik pertama (vertex1)

Ø Specify next point or [Undo]: klik titik kedua (vertex2), akhiri dengan <enter>

3. Menyambung Garis secara Presisi dengan Object Snap (Osnap)

Salah satu fasiltas penting dari AutoCAD adalah obejct snap atau sering disebut dengan osnap.Pada penggambaran yang membutuhkan presisi fasilitas ini akan sangat membantu.

Untuk memahami fungsi osnap, dengan lebih baik cobalah langkah berikut:

Ø Dengan perintah polyline, gambarlah dua buah garis a dan b, selanjutnya kita akan menggambar garis ketiga, tepat diujung garis a ke ujung garis b

Ø Gunakan perintah polyline, kemudian pada baris perintah Specify first point: , ketikkan ENDlalu <enter>

Ø Dekatkan kursor ke ujung garis a, AutoCAD akan memberikan tanda kotak kuning, klik tombol kiri mouse, maka kita secara tepat telah mengklik di ujung garis a

Ø Tarik garis menuju menuju ujung garis b dan ketikkan END lalu <enter>, klik di dekat ujung garis b maka kita secara akurat telah membuat garis yang menghubungkan garis a dengan garis b tepat di ujung kedua garis tersebut.

Jenis object snap yang tersedia pada AutoCAD adalah sebagai berikut:

Nama Object Snap	Perintah	Keterangan
EndPoint	END	Titik akhir, awal, atau vertex
Midpoint	MID	Titik tengah
Intersection	INT	Titik temu atau perpotongan
Apparent Intersection	APP	Titik perpotongan semu, antara dua objeck yang nampak meski sebenarnya tidak bertemu
Extension	EXT	Perpanjangan garis / objek
Center	CENT	Titik pusat lingakarn/busur
Node	NOD	Titik pada objek “point”
Quadrant	QUA	Kuadran terdekat dari lingkaran/busur
Perpendicular	PER	Titik pada objeck sedemikian hingga tegak lurus
Parallel	PAR	Titik pada jalur parallel terhadap objek yang dipilih
Tangent	TAN	Titik singgung pada kurva atau lingkaran
Nearest	NEA	Titik terdekat pada objeck yang dipilih dengan kursor

Apabila kita sering menggunakan osnap atau selalu dipakai dapat kita aktifkan secara otomatis sehingga tidak perlu mengulang-ulang perintah, caranya ketik OSNAP ada baris perintah lalu <enter>, atau pada baris status

4. Fasilitas Penggambaran

Fasilitas penunjang AutoCAD pada statusbar yang berfungsi untuk mempermudah berlangsubgnya proses penggambaran diataranya adalah :

- SNAP

Merupakan faslitas yang berfungsi mengatur pergerakan pointer sehingga pointer dapat bergerak dengan interval tertentu.

- GRID

Merupakan sekumpulan titik-titik yangtersusun sedemikian rupa dengan interval yang dapat diatur, sehingga membentuk pola yang teratur. Grid berfungsi untuk mempermudah proses penggambaran.

- ORTHO

Merupakan fasilitas yang berfungsi untuk mengatur pergerakan pointer, sehingga pointer akan bergerak lurus ke arah horizontal dan vertikal.

- POLAR

Polar adalah fasilitas yang berfungsi memiliki fungsi serupa dengan ortho. Polar mengatur pergerakan pointer terhadap beberapa sudut tertentu dan kelipatannya, sesuai dengan pengaturan yang dilakukan.

- OSNAP

Osnap atau object snap adalah fasilitas yang berfungsi untuk mengatur pergerakan pointer pada object ganbar. Dengan mengaktifkan osnap, maka pointer dapat diletakkan dengan pasti pada titik atau bagian object gambar yang telah ditentukan.

5. Membuat Titik (Point)

Titik dalam AutoCAD didefinisikan sebagai suatu entitas tersendiri, bentuknya bisa berupa titik seperti dalam pengertian umum, atau dapat berupa simbol lain.

Untuk membuat titik gunakan perintah point :

Ø Command: Point <enter>, atau melalui menu Draw>Point

Ø Specify point: Klik pada suatu tempat yang dinginkan

Untuk mengganti simbol titik gunakan menu Format> Point Style

6. Mengarsir bidang

Untuk mengarsir bidanggunakan perintah hatch Dari menu Draw>Hatch

7. Menulis Text

Untuk menambahkan informasi teks pada gambar, gunakan perintah TEXT

Ø Command: Text <enter>, atau melalui menu Draw>Text

Ø Untuk mengganti jenis font gunakan perintah Format>Text Style

B. Perintah-Perintah Tampilan (Zooming dan Panning)

1. Zooming

Dengan keyboard, kita dapat mengakses perintah zoom dengan mengetikkan zoom <enter> pada baris perintah, atau cukup dengan huruh z <enter> saja

Pada baris perintah kemudian muncul tulisan:

Specify corner of window, enter a a scale factor (nX or nXP), or [AllCenter/Dynamic/Extends/Previous/Scale/Window] <real time>

Respon defaultnya adalah yang ada dalam tanda <> yakni real time.

2. Panning

Panning adalah proses menggser tampilan gambar ke arah yang kita kehendaki. Perintah bakunya PAN atau dapat pula dengan menggetikan P lalu <enter>, di layar akan mucul kursor berbentuk tangan. Klik tombol kiri mouse dan tahan, lalu geserkan mouse kearah yang dikehendaki.

3. Perintah Pengolahan dan Penyuntingan (Editing)

Dalam proses penggambaran seringkali kit menemui gambar yang kita buat ternyata salah sehingga memerlukan perbaikan, atau karena suatu hal kit harus mengubahnya, memperbesar atau memperkecil, menggeser, menghapus dan lain-lain. AutoCAD menyediakan fasilitas memadai untuk keperluan tersebut.

Ø Memilih objek dengan Window, Crossing, dan Fence

Dalam pengolahan dan penyuntingan gambar, seperti pada perintah-perintah erase, pedit, move, dan perintah lainnya, kita akan selalu menemukan eprintah “Select Object(S)”, jika hanya satu objek yang dipilih, kita melakukannya langsung dengan meng-klik objek yang bersangkutan. Sedangkan jika beberapa objek? Kita bisa memilihnya dengan bantuan window, crossing, danfence.

Ø Menghapus Objek (Erase)
